Mikrotik: настраиваем L2TP vpn сервер с IPsec

Поговорим о возможности подключения к домашней или офисной сети из вне с помощью протокола L2TP/IPsec.
Для этого используются VPN соединения или туннели.
В рамках данного блога уже рассматривали данную тему:

  1. PPTP сервер на FreeBSD (mpd5)
  2. SoftEther VPN FreeBSD
  3. SoftEter VPN Ubuntu
  4. VPN клиент в Mikrotik

Раз мы используем Mikrotik в качестве роутера, почему бы его не задействовать?:)
На RouteOS есть возможность использовать различные протоколы для построения VPN сервера:

  1. PPTP
  2. L2TP и L2TP/IPsec
  3. SSTP
  4. OpenVPN

PPTP — в данный момент является небезопасным, так же используется протокол GRE.
Несколько раз встречал сети, где GRE не работал.

L2TP/IPsec — является безопасным, так же «из коробки» его как клиенты поддерживают все (Windows, MacOS, Android и iOs)

SSTP — быстрый и безопасный Windows Only

OpenVPN — хорошая вещь, но требуется установки клиента (7 версия RouteOS вроде даже умеет UDP)

В 7 версии RouteOS добавили WireGuard

Для тестовой конфигурации будет использоваться RouteOS v. 6.47.7 CHR (Cloud Hosted Router).
Установленный на VirtualBox.

Поехали:)

Создаем пул адресов для VPN клиентов:

ip pool add name=vpn_pool ranges=10.11.11.10-10.11.11.220

Либо в графическом режиме:
IP->Pool->+

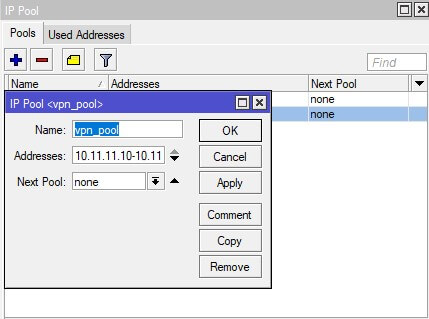

MikroTik add pool
Создаем профиль PPP:

ppp profile add name=l2tp local-address=vpn_pool remote-address=vpn_pool change-tcp-mss=yes

В графическом режиме:
PPP->Profiles->+

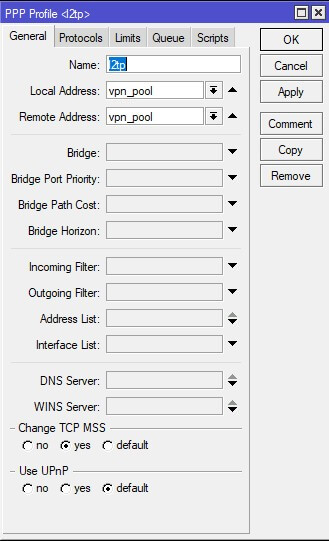

Mikrotik PPP Profiles

Создаем пользователя (кем будем соединяться):

Используйте в имени пользователя строчные символы, т.к. VPN клиент в Windows передает имя строчными символами

ppp secret add profile=l2tp service=l2tp name=vladimir password=StrongPassword

В картинках:

PPP->Secrets->+

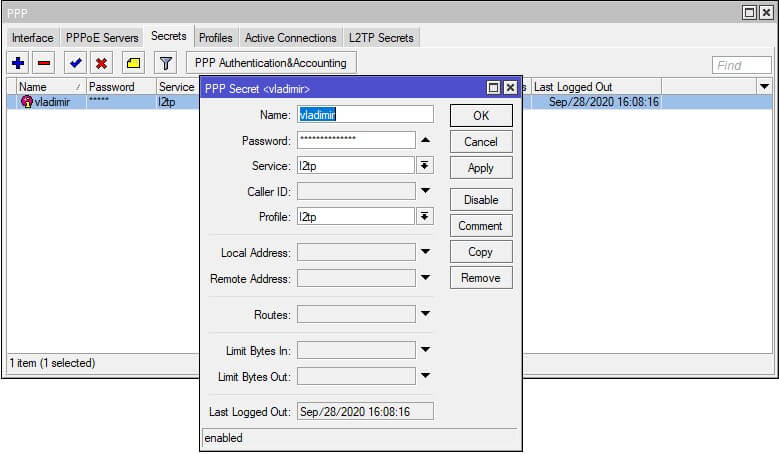

MikroTik PPP Secrets
Включаем L2TP сервер:

interface l2tp-server server set authentication=mschap2 ipsec-secret=marvins use-ipsec=yes default-profile=l2tp caller-id-type=number enabled=yes

Графический вариант:
PPP->Interface->Click L2TP Server

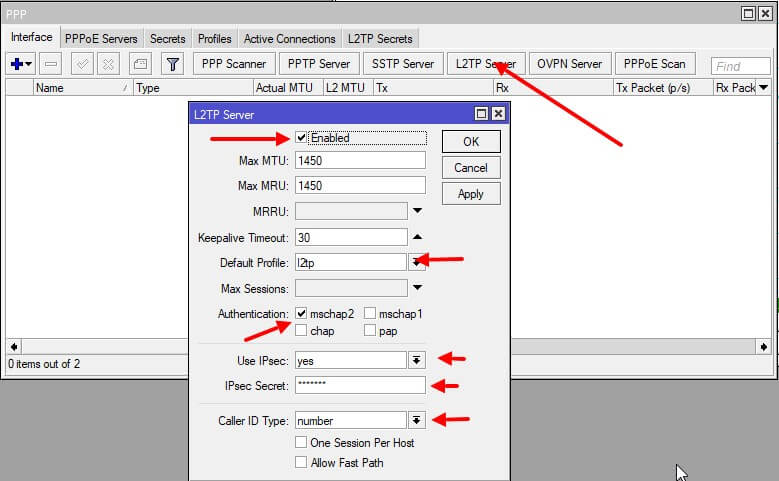

MilroTik L2TP Server Enabled

Итак, мы создали:

  1. Пользователя vladimir с паролем: StrongPassword
  2. IPsec общий ключ: marvins

Mikrotik Firewall:

L2TP использует следующие UDP порты:

500 — для обмена ключами шифрования

1701- порт отправителя и получателя для инициализации туннеля

4500 — для NAT-операций

Так же для IPsec используется ESP протокол.

Добавим два правила в файрвол:

ip firewall filter add comment="Incoming VPN traffic" chain=input action=accept protocol=udp port=1701,500,4500
ip firewall filter add comment="IPsec ESP" chain=input action=accept protocol=ipsec-esp



Создаем L2TP VPN соединение в windows 10:

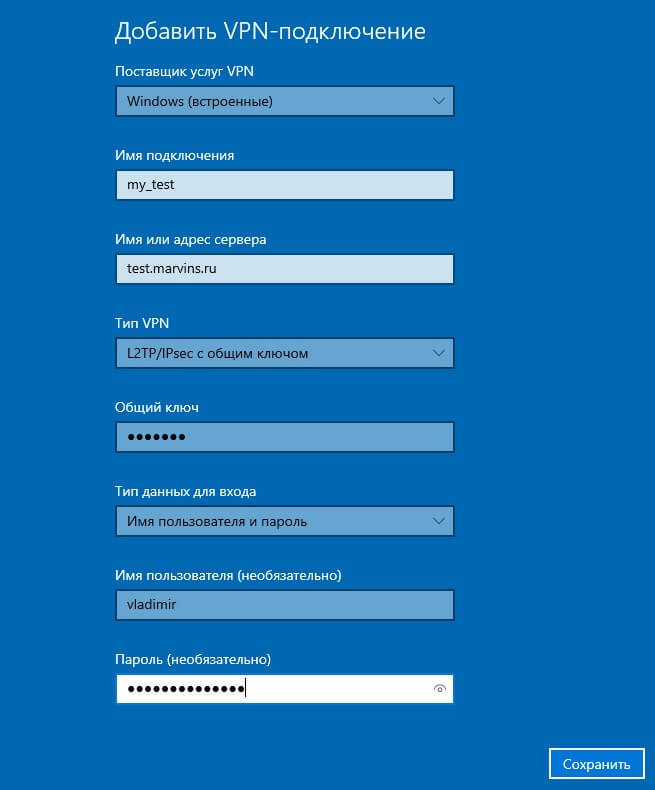

VPN Client Windows 10

В настройке интерфейса my_test укажем нужный нам протокол проверки подлинности:

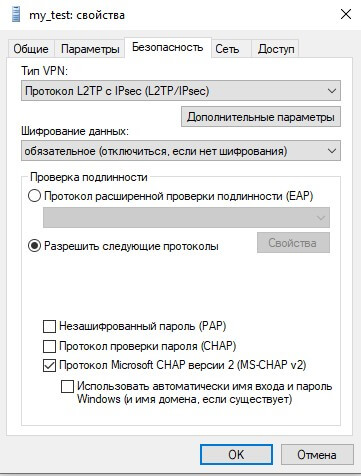

Windows VPN Client

Соединение:

MikroTik Log VPN l2TP IPsec
Лог MikroTik с успешным подключением VPN клиента

При слабой IPsec фразе будет предупреждение в Identities:

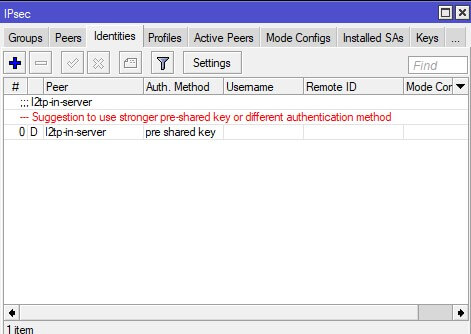

Suggestion to use stronger pre-shared key or different authentication method

Suggestion to use stronger pre-shared key or different authentication method

После ее смены на более сильную фразу, типа такой:
LQsFQqabg46O

Предупреждение убирается:

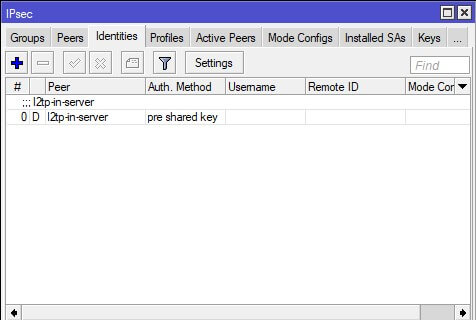

Mikrotik L2TP IPsec Identities

Если у вас есть проблема получения доступа к хостам удаленной сети, обратите внимание на настройку NAT.

На этом все:)
