Анализатор утечки газа на Arduino

Чуть не приключилась беда, придя домой с работы почувствовал запах газа, оказалось, что одно из соединений гибкой подводки газа к плите давала небольшую течь. Поменял прокладки, проверил качество соединения мыльным раствором, больше газом не пахнет. Решил для перестраховки таких случаев собрать примитивный анализатор утечки газа. Выбор пал на плату Arduino Uno, которая без дела лежала полгода. В этой заметке я расскажу о применении вышеуказанной платы с аналоговым датчиком газа MQ-6 datasheet от Hennan Hanwei Electronics, мы соберем простую схему с выводом полученных значений в серийный порт и простую свето-звуковую индикацию присутствия газа и напишем небольшой скетч.Соберем небольшую схему, нам понадобиться:

  1. Светодиод зеленого свечения — 1шт.
  2. Светодиод красного свечения  — 1шт.
  3. Пьезодинамик — 1шт.
  4. Резистор на 330Ω2шт.
  5. Arduino Uno (или другая) — 1шт.
  6. Датчик газа MQ-6- 1шт.

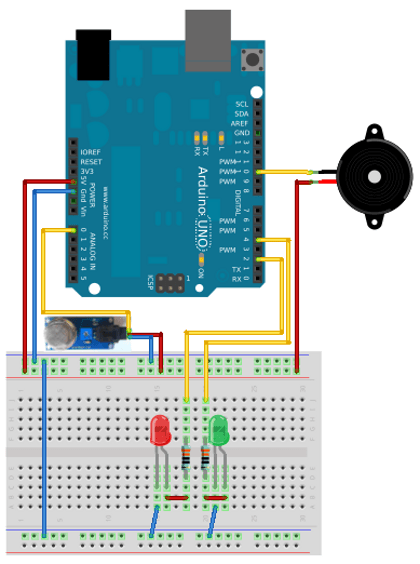

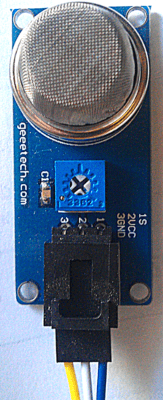

Датчик газа в сборе MQ-6Купленный мною датчик газа, смонтирован на небольшую плату и включает в себя подстроечный резистор для регулирования чувствительности. Схема подключения датчика газа MQ-6Вот что получилось в программе Fritzing.

Напишем скетч для Arduino:

/*
Скетч для работы с сенсором газа
*/
int sensorPin = 0; // Пин, на котором у нас висит сенсор газа
int redled = 2; // Пин с красным светодиодом
int greenled = 4; // Пин с зеленым светодиодом
int gas = 0; // Переменная для хранения значения газового сенсора

void setup() {
pinMode(greenled, OUTPUT); // Объявляем 2 и 4 пины, как выходы
pinMode(redled, OUTPUT);
Serial.begin(9600); // Инициализируем серийный порт
}
void loop() {
gas = analogRead(sensorPin); // Получаем значения из датчика
/*
Далее работаем с данными из переменной gas, если ее значение более или равно 500,
то включаем красный светодиод и проигрываем сигнал на 10 пине, зеленый светодиод гасим
*/
if (gas >= 500)
      {
      tone(10, 440, 200);
      digitalWrite(redled, HIGH);
      digitalWrite(greenled, LOW);
      }
/*
Если значение переменной gas больше 300, проигрываем сигнал на 10 пин
с частотой 440 и продолжительностью 200мсек
*/
      else if (gas > 300)
      {
        tone(10, 740, 200);
      }
/*
Если значение переменной gas меньше 300, прерываем тоновый сигнал на 10 пин,
гасим красный светодиод, зажигаем зеленый
*/
      else
      {
        noTone(10);
        digitalWrite(redled, LOW);
        digitalWrite(greenled, HIGH);
      }
Serial.println(gas); // Пишем в серийный порт

delay(1000); // Повторяем void loop каждую секунду
}

Загрузим скетч в ардуино, если все сделано правильно, то зеленый светодиод (pin4) будет гореть, проверить работу датчика можно выпустив в него газ из зажигалки.
Так же в скетче мы предусмотрели вывод значений в параллельный порт.

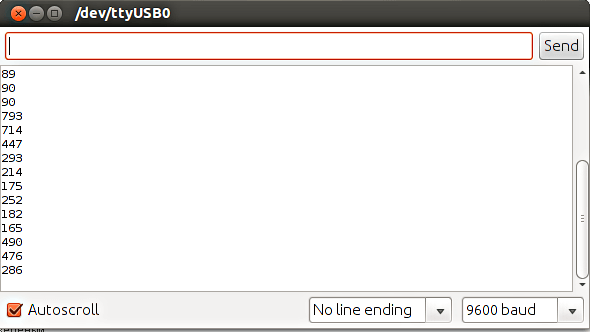

Нажав комбинацию клавиш Shift+Ctl+M в среде разработки Arduino IDE, мы вызовем терминал, в котором будем видеть полученные значения с нашего датчика.

Анализатор утечки газа на ArduinoБольшие значения появились после выпускания газа из зажигалки

Видео работы схемы

В дальнейшем планируется дополнить схему 10 сегментной светодиодной линейкой с использованием сдвиговых регистров M74HC595, о чем обязательно будет статья.
